ワイヤー加工でボルトを使わないクランプ装置
　　　　　　　　　　　　　　　　部品の内容および特徴　　　　　　　　　　　　　　　　

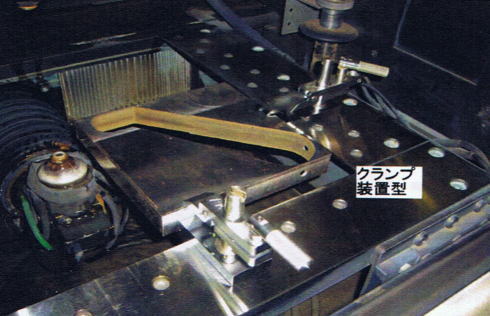

ワイヤー加工でのワーク取り付け方が従来の方法よりスピーディーに行えるもの。

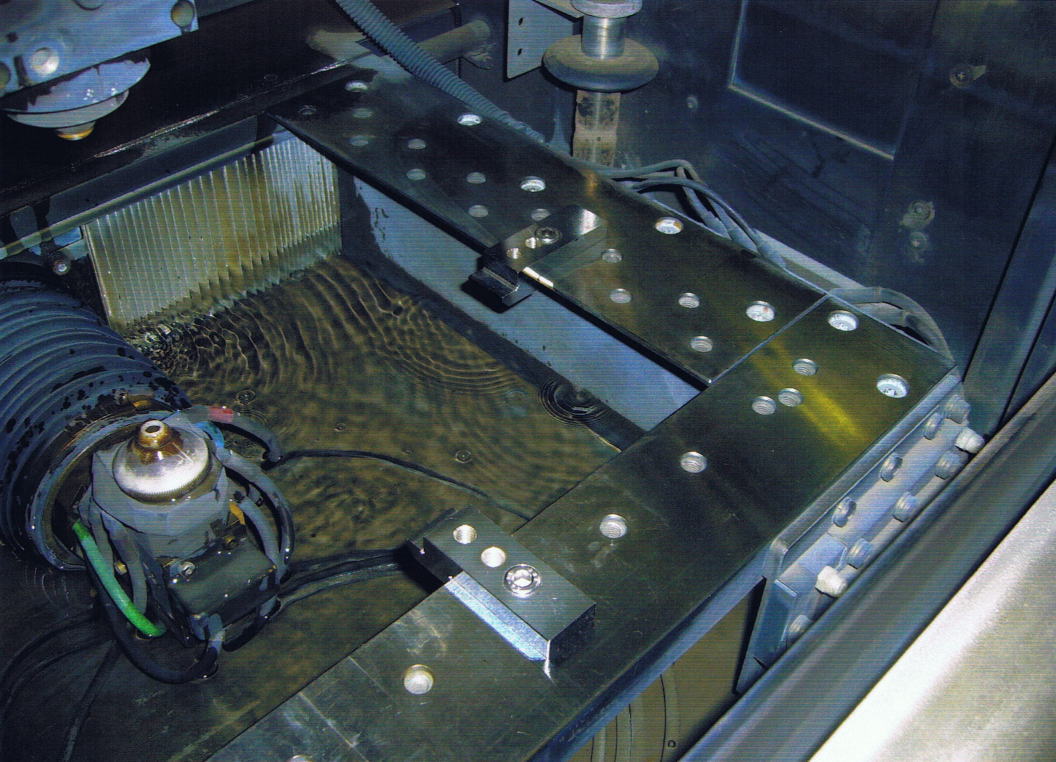

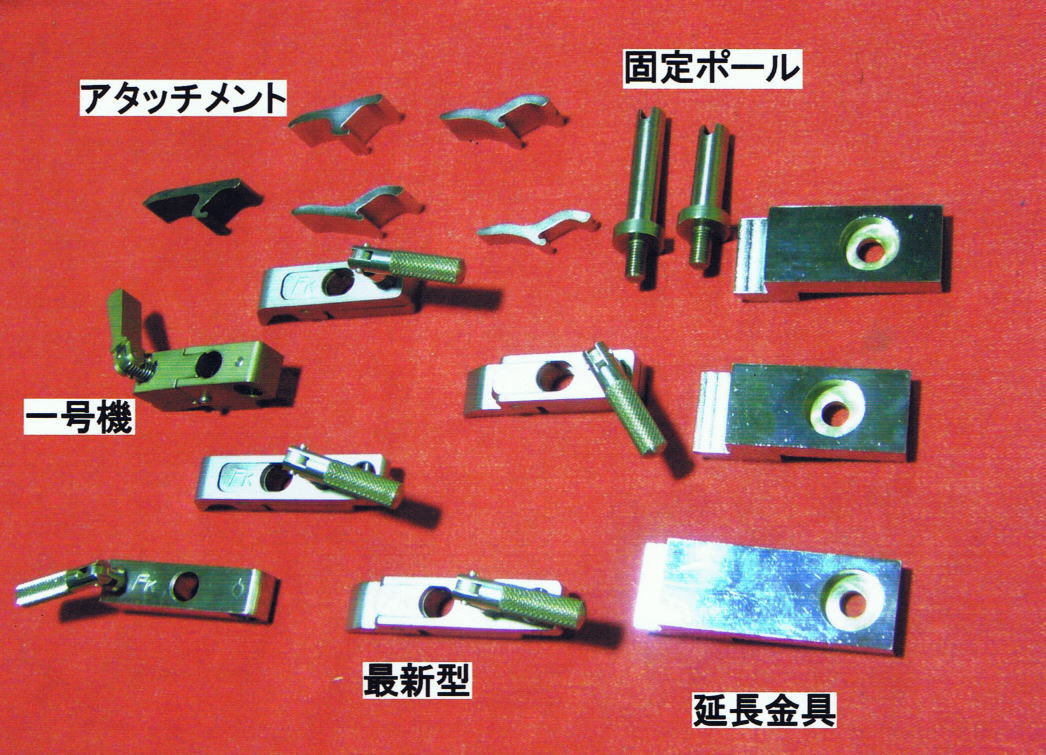

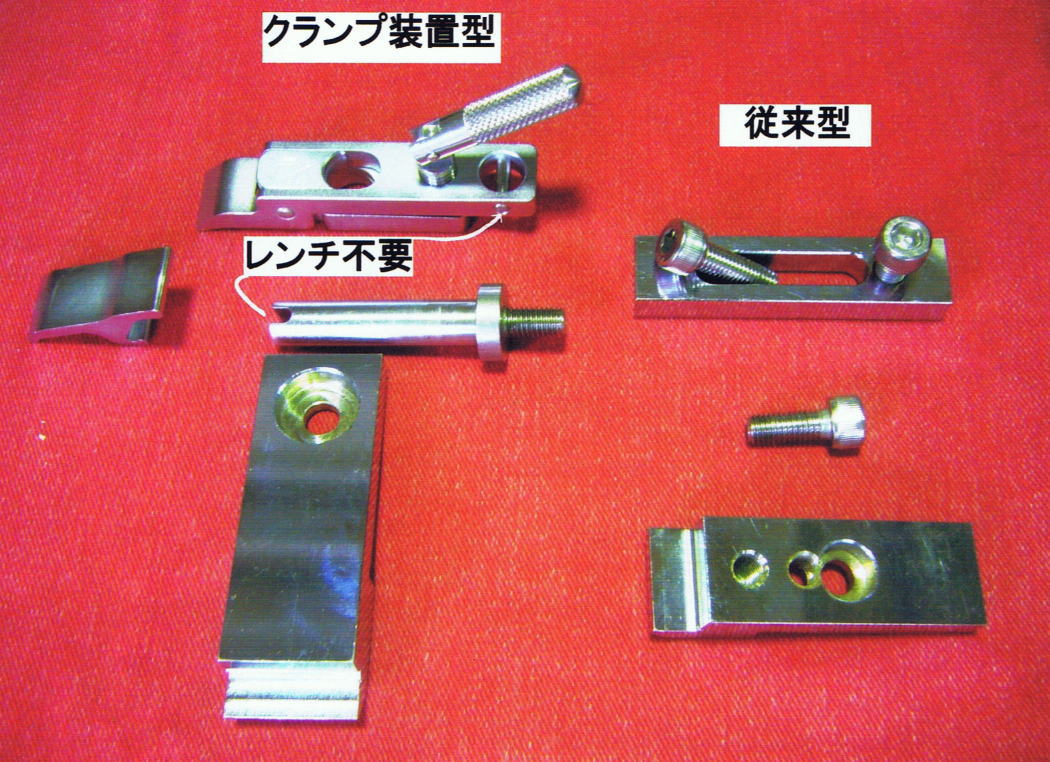

テーブルに支柱を装着し、これに治具を差しこみ、治具先端のクランプ部の
ネジ締め付けにより、ワークを押えるだけで固定する。
従来必要だった高さ調節も締付けと同時に行え、段取り作業が大幅に効率化する。

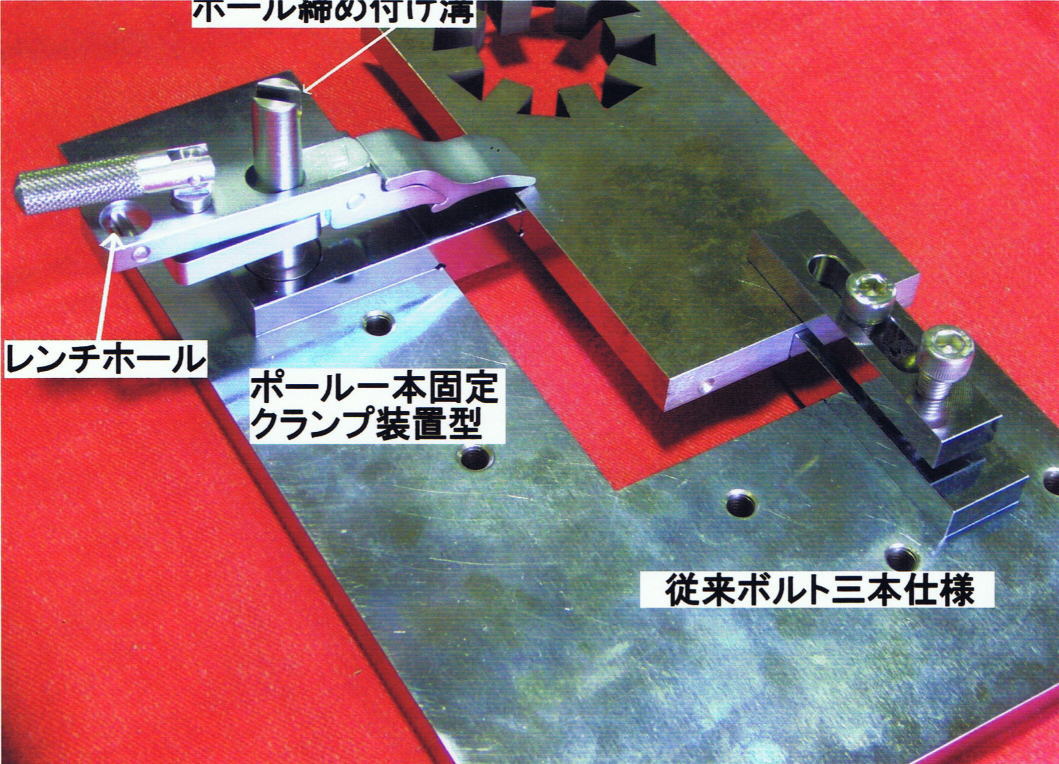

クランプ部でワークを押した際の反発力を、テーブルのネジ穴に立てた支柱が受け止めて
固定する。支柱を通す治具の貫通穴の内面には摩擦力を高めるリング状の段付き加工が
施してあり、固定時に支柱と治具が強力にロックされるように工夫した。
支柱に沿って治具を動かしクランプ部を締付けるだけで高さ方向の位置決めも可能。

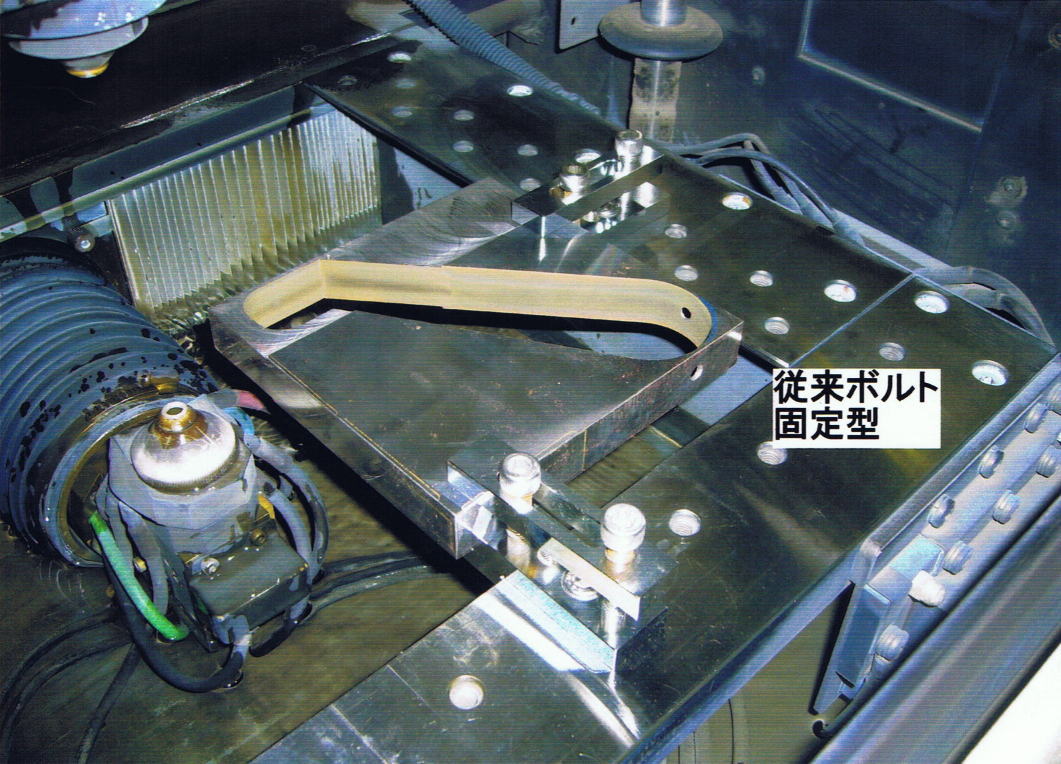

従来ボルト固定型
